了解智能電表型號、含義以及符號分別代表什么

智能電表是用來測量用電量，又稱電度表。電能表型號、含義、符號分別是表示什么？

一、電能表的型號含義

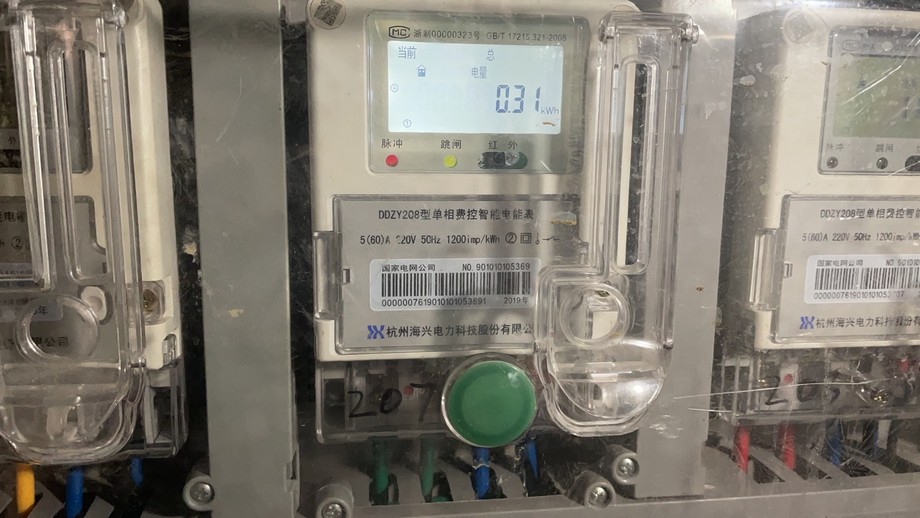

智能電表型號一般是用字母和數字的排列來表示的，如我們常用的家用單相電度表：DDZY208-Z型、DTZY208-Z型、DDZY188-Z型等。

1、類別代號: D--電能表、D--單相、S--三相三線、T--三相四線、Y--預付費；-Z--載波通信。

2、設計序號用阿拉伯?dāng)?shù)字表示，每個制造廠的設計序號不同。 綜合上面幾點：DD--表示單相電表：如DDZY208型、DDZY188-Z型；DS--表示三相三線有功電表：如DSZ208型; DT--表示三相四線有功電表：如DTZY1710型;  DDS--表示單相電子式電表：如DDS97l型; DTS--表示三相四線電子式有功電表：如DTS97l型。

3、參比電壓 指的是確定電表有關特性的電壓值 對于三相三線電表以相數乘以線電壓表示，如3x380V。 對于三相四線電度表則以相數乘以相電壓或線電壓表示，如3x220/380V。 對于單相電度表則以電壓線路接線端上的電壓表示，如220V。

4、基本電流和額定最大電流 基本電流是確定電表有關特性的電流值，額定最大電流是儀表能滿足其制造標準規定的準確度的最大電流值。 如5(60)A即表示電表的基本電流為5A，額定最大電流為60A，對于三相電度表還應在前面乘以相數，如3x5(60)A。

二、三相四線電表如何看數據

1、如果您的三相四線電表是最右邊沒有紅色讀數框的，那黑色讀數框的都是整數，只是在最右邊(即個位數)的"計數輪"的右邊帶有刻度，而這個刻度就是小數點后的讀數；如果是帶有紅色讀數框的，那紅色讀數框所顯示的就是小數。

2、如果您的表輸出是不帶電流互感器的，那表上顯示的讀數就是您實際用電的計量讀數，如果是計量帶有互感器的，那要看互感器的規格了，比如用的是100/5的互感器，那它的倍率為20(即100除以5)，如果是200/5的即倍率為40，如果是500/5的，那倍率就是100。以此類推，把表上顯示的讀數，再乘以這個倍率，就是您實際使用的電量數，單位為KWh(千瓦時：度)。即：實際用電量=實際讀數×倍率。

3、互感器如果不只繞一匝，那么，實際用電量=互感器倍率/互感器匝數×實際讀數。匝數，指互感器內圈導線的條數，不指外圈。一般計量收費時，大多不計小數位的讀數。

三、一度電是多少

關于一度電的問題，比如在用電器的額定電壓下，一個1千瓦的用電器使用一個小時以上就消耗1度電。如果1度電1塊錢，就是一個1千瓦的用電器使用一個小時就花掉1塊錢。例如，一只電飯煲，它的說明書上標1000W220V，那么這只電飯煲在家里用上一小時就花掉1塊錢。
