了解居民照明用電集中裝電表的基本要求

居民照明用電集中裝電表的基本要求有哪些。

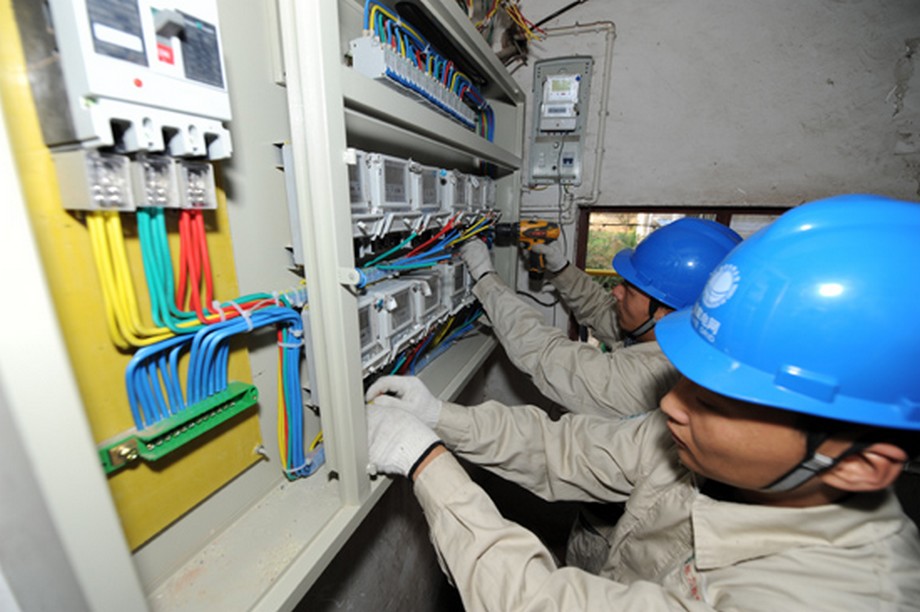

一、箱體結構

1、箱體需要采用全封閉金屬材料框架型式結構，凈深要求≥155mm。

2、箱內各功能單元至少具備：計量單元、總負荷開關單元、用戶負荷開關單 元，以及各單元間必須相互隔離。

3、各單元間需要有獨立的結構，同時應用隔板或箱型結構加以區分。

4、計量單元與用戶負荷開關單元間的隔離方式需要采用箱底板與箱面板各 加一塊隔 離 板 的 方 式， 兩 隔 離 板 間 平 面 間 隙≤ 2mm， 兩 隔 板 交 叉 重 疊 部分≥10mm。

5、戶外型電能計量箱應設有雨遮與排濕孔，雨遮邊沿與水平面間的傾斜角 為8°，超出箱體表面的尺寸應≥100mm。

6、居民照明集中裝表箱體開有進出線孔，空洞采用符合防護等級要求的敲 落孔形式。進出線孔上需要裝設防止刮傷導線的絕緣密封圈，密封圈須安裝牢 固、完好。

7、表箱的電源進線需要在總負荷開關單元的側面或上方進入，電源進線嚴禁通過計量單元。用戶負荷開關出線（入戶線）需要統一設在用戶負荷開關單元分戶開關的出線側，用戶出線嚴禁通過計量單元與總負荷開關單元。

8、計量單元與總負荷開關單元間的隔離板上留有兩個連接孔供分相線與零 線通過使用。計量單元與用戶負荷開關單元的隔板上留有兩個連接孔供分相線與零線通過使用。連接孔應裝設有防止刮傷導線的絕緣密封圈，密封圈須安 裝牢固、完好。

9、箱體的計量單元嚴禁開設敲落孔。

10、墻掛式箱體需要設置便于現場安裝的掛耳，安裝掛耳不得少于4個，其機械強度應符合規定要求。 掛耳厚度應大于主體材料厚度的1. 5倍

二、電能表安裝位置

1、箱內兩單相電能表間水平距離≥30mm，垂直距離≥100mm。

2、箱內兩只三相直接式電能表間水平距離≥80mm，垂直距離≥120mm。

3、當單相集裝表箱超過18表位時，箱體內計量單元及用戶負荷開關單元應采用組合拼裝方式進行擴展。 箱內安裝表位不應超過3行。

4、 電能表與箱體側板的最小距離應≥40mm，安裝后各型號電能表罩殼與觀察窗的垂直距離應在12～40mm間。

5、箱內應設有電能表安裝用墊板，使用厚度≥1. 5mm±0. 03mm的冷軋鋼板，墊板須鍍鋅處理并整體制作成型。

6、三相集裝表箱內安裝表位不得超過4列、2行

三、電氣接線

1、表位達12位及以上時，總負荷開關出線處應具備相線匯流接線端子銅排， 其尺寸不應小于150mm×30mm×4mm。 每只電能表相線進線均應分別接到匯流接線端子銅排處。

2、總負荷開關需要采用三極開關，用戶負荷開關需要采用雙極開關。

3、表位≤15位時，電能表進出線需要采用“兩進兩出”的接線方式。

4、電能表N線進線端子排嚴禁設在用戶負荷開關單元內，每只電能表的N線進線均應分別接到匯流接線端子排處，端子排應采用銅排，尺寸≥100mm× 30mm×4mm。

5、三相電源線需要按U、V、W相別分排布置、分相捆扎。

四、導線選用

1、電能表進、出導線均需要采用銅質導線，線徑需要根據下表實際容量配置，以及滿足以下要求：電流回路導線截面積應≥10mm2。 電壓回路導線截面 積應≥6mm2。N線的匯流總線截面積符合下表的要求外，并且其接線端子（銅 接耳）需要選配無縫式結構與采用機械冷壓緊固。

2、電能表的RS485、脈沖等弱電信號線需要通過PVC穿管方式布線。

3、采用多芯線時，導線與端子連接的部分需要采取銅鼻子過渡，銅鼻子應為無縫式結構以及采用機械冷壓緊固。

4、U、V、W各相導線需要分別對應采用黃、綠、紅色電線。N線需要采用藍色或黑色線。PE線（接地線）需要采用黃綠相間色線

五、開關使用

1、總負荷開關、用戶負荷開關容量需要與相應承載的電能表容量相匹配。

2、用戶負荷開關需要采用設有防觸電保護罩的產品，并且其對各出線的相與相間能加以隔離。

六、接地線

1、箱內必須焊有不小于M10的接地螺栓，并且接地螺栓接觸面良好、具有明顯的接地符號與標示。

2、箱內接地端子排與各單元箱門需要通過導線與接地螺栓有效相連。

3、接地導線與接地端子排的固定需要采用擠壓式固定或采用雙釘固定方式。

4、箱內帶電體與地間的絕緣電阻≥lMΩ；測量直流電阻值≤100mΩ。

5、接地端子排截面積需要≥20mm×4mm。

6、接地端子排接線孔距：當接地導線截面積≤10mm2時，孔距應≥10mm；當導線截面積>10mm2時，孔距應≥15m。

7、箱體接地保護總線需要采用≥16mm2銅質導線，以及與接地端子排可靠連接。
