智能電表與集中器是如何連接到抄表系統進行遠程操作

供電局給我們安裝電表之前，需要將電表資產編碼和表號錄入系統，在電表寫入戶號后送到現場安裝，一般現場會安裝集中器，集中器都有自己的IP地址與系統連接和通訊，而抄表系統將每戶的電表表號錄入系統，建立電表檔案。例如我公司自主研發的預付費抄表管理系統。

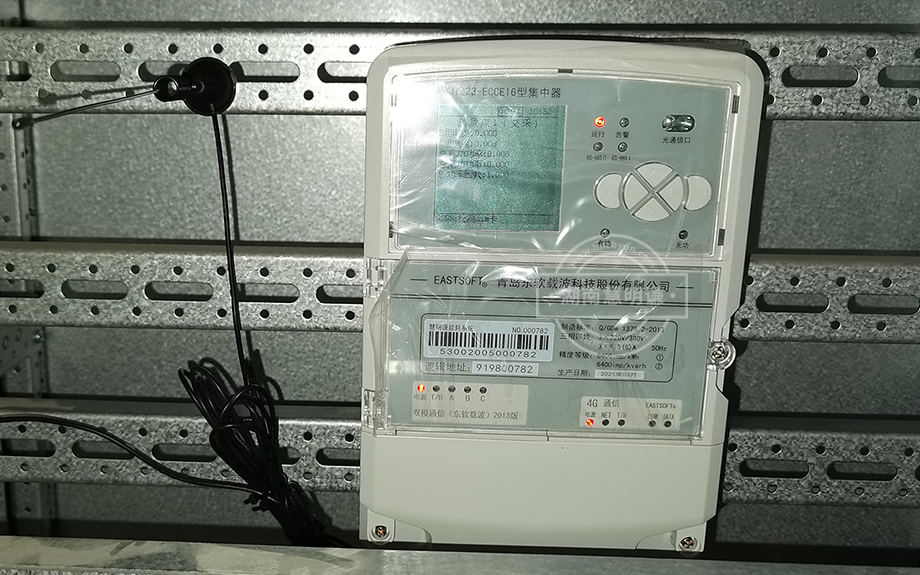

如下圖就是一臺集中器，設置好Ip址后，在電表的GPS模塊內放入流量卡，就可以與系統進行通訊，一般一臺集中器可以帶1000塊智能電表以上，品牌不一樣他所帶的數量可能也就不一樣，這臺集中器可以帶2040塊電表。

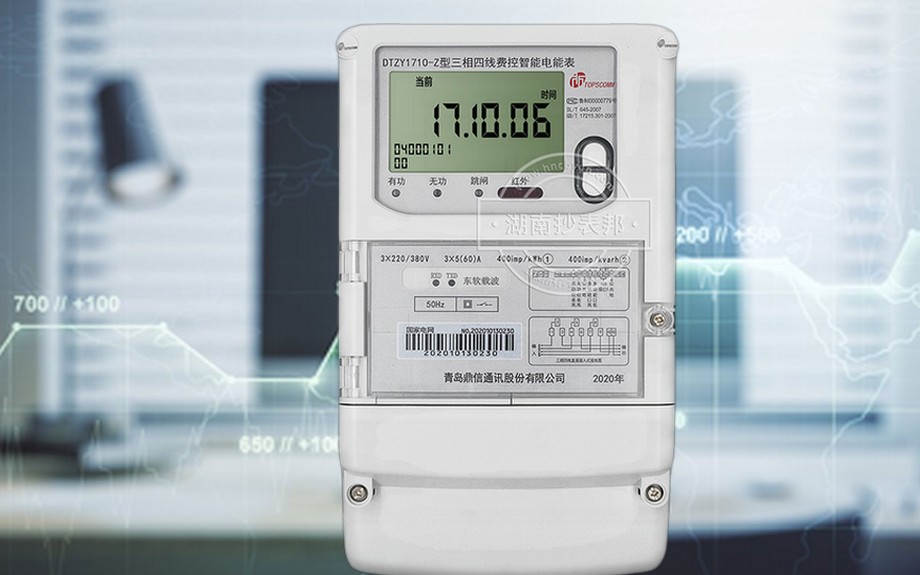

下圖為電表中間有一個東軟載波模塊，就是以電力載波為通訊。集中器上也有一個東軟采集模塊這樣就可以跟電表進行通訊和采集，如果我們拿掉電表中的模塊并不影響電表的正常計量，但是集中器就無法與電表進行通訊，后臺系統就會顯示此電表離線，集中器是采集的重要設備，如果單獨一塊電表模塊出現問題，是好解決的，如果是集中器上的采集路由器出現故障，那就會使整個片區的所有電表無法采集到信息。

抄表管理系統的介紹

就如我公司的預付費抄表系統可用單機軟件操作，也可連接服務器的云系統遠程操作，只要有網就可以使用集中器通訊來下達抄表和拉合閘等命令。系統的抄表頁面，每塊表都有自己的檔案包括客戶名表號和戶號，電表的總電量尖電量，峰電量，平電量，谷電量。系統內都可以抄到，包括電表的功率，火線零線的電壓電流，功率因數，都是可以從系統中遠程抄到。

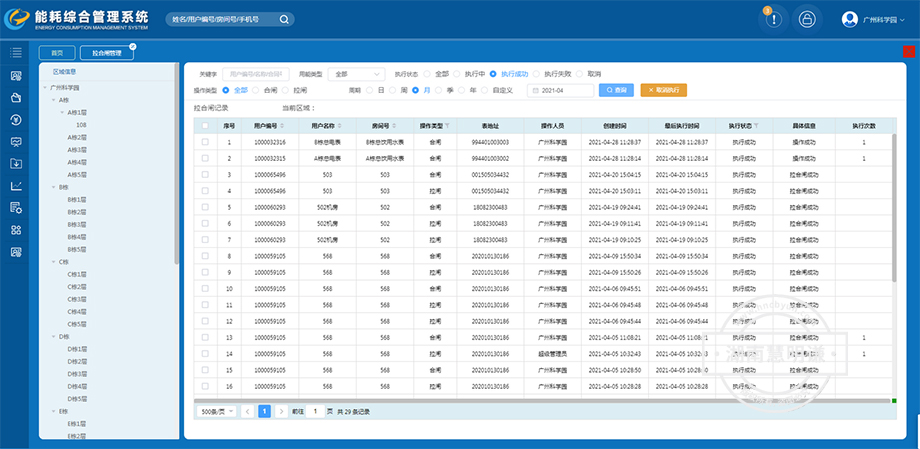

這個是系統的費控管理，可以對電表下達拉合閘命令，保電命令，保電解除命令，根據情況對電表下達命令，系統下達命令轉接給集中器集中器處理完后轉接給電表，電表的檔案里有拉合閘密碼，如果密碼不正確，會造成拉閘失敗。

電表成功拉閘后會顯示拉閘字樣，電表的拉閘指示黃燈會亮代表欠費，在系統內充值完電費或者人工下達合閘命令，電表即可熄滅拉閘指示燈接通內部的繼電器，可能有的電表會遇到黃燈的閃爍，這時候需要我們按住電表的查詢電量按鈕，長按五秒鐘后電表即可合閘。

拉合閘整個原理可以人工干預或者自動管理，自動管理就是每天凌晨零點，集中器凍結電表的所有電量，系統會根據集中器的電量與系統內充值的金額進行結算和扣除，余額不足后，系統會自動下達拉閘命令，交完電費后系統會下達合閘命令。
