電流互感器

上期說到互感器能夠?qū)Υ箅娏?、大電壓成倍的縮小到可直接測量的數值，那今天就來介紹一下低壓計量中最常見的電流互感器。

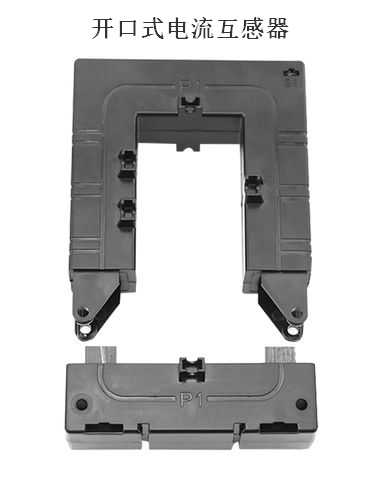

電流互感器Current Transfer，簡稱CT，從安裝形式區分，有穿心式和開口式兩種。

我手中的是穿心式互感器，在安裝時，需要把電線/電纜穿過互感器，如果在電路改造時，也可以使用開口式互感器，安裝時就不需要拆線，施工比較方便。

互感器有兩個重要的參數，變比和精度等級，從銘牌上可以看到，這個互感器的變比是300/5，精度等級是0.5級。

用于電量計量時，互感器配合電能表可以對大電流供電線路進行精確計量，以這套300/5的互感器為例，變比是60倍，可以計量最大300A的電流，電表上顯示的電量值，需要乘以60倍，才是實際的電量值。

     電流互感器的正確安裝和接線，直接影響了計量的準確性和使用過程中的安全性。
