項目名稱：南通如e充綜合示范站技術方案

項目類型：并網型光儲充綜合示范站

核心模式：“光儲協同、動態增容、防逆流控制”的智能微電網

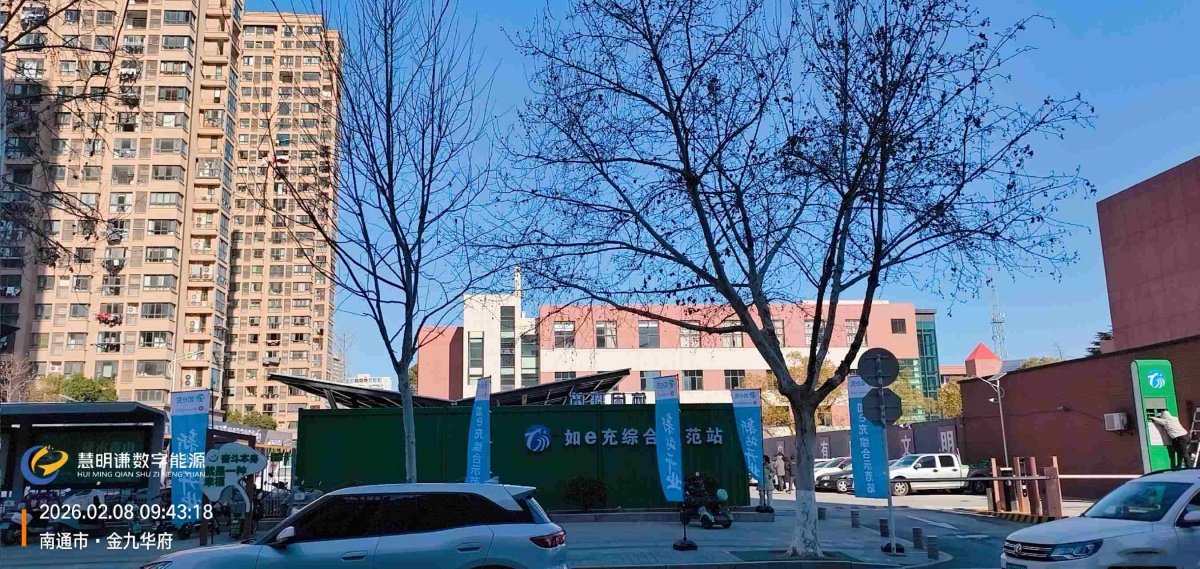

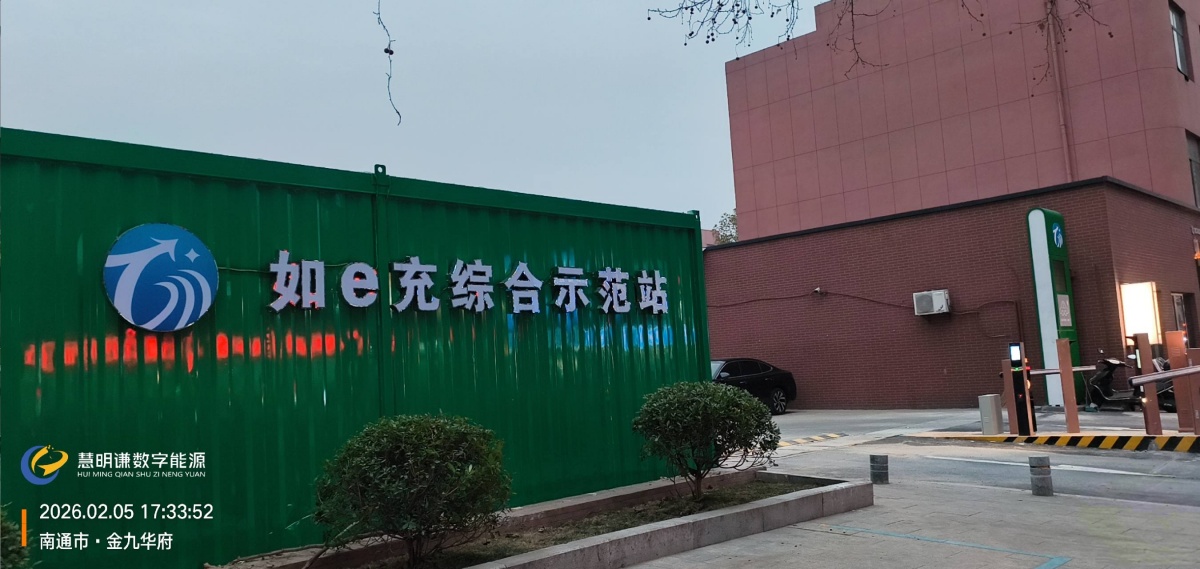

項目概況：本項目在南通市建設一座集高功率充電、光伏發電與儲能調節于一體的綜合示范站。站內配置：

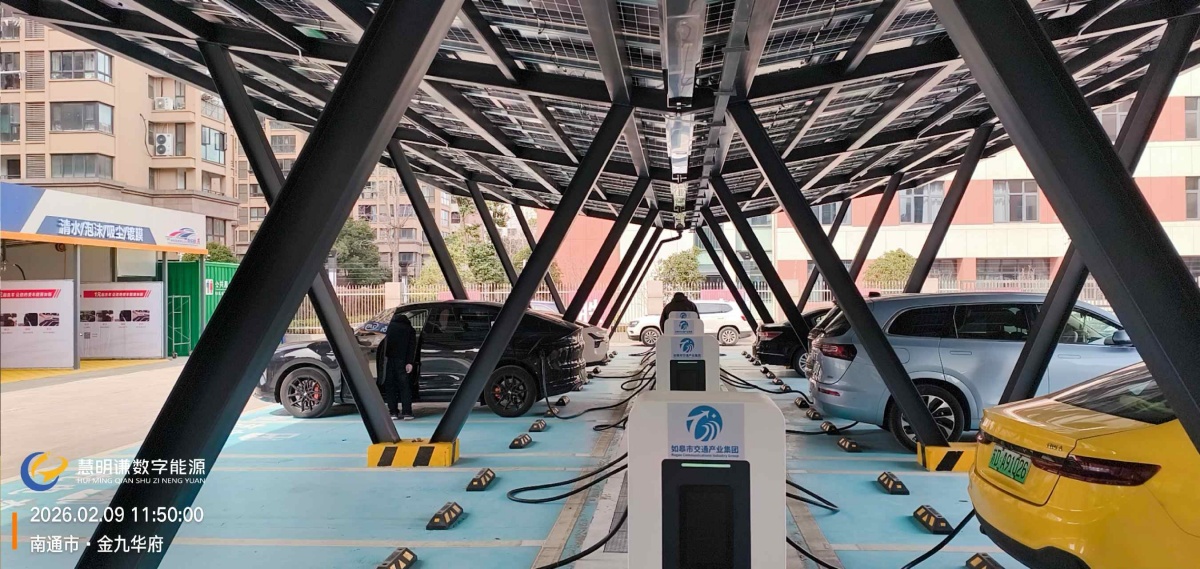

• 充電系統：13臺充電樁共24把充電槍，包含11臺300A雙槍直流快充樁和2臺600A單槍超充樁，總充電功率達1200kW，可同時滿足多種車型的高密度快速充電需求。

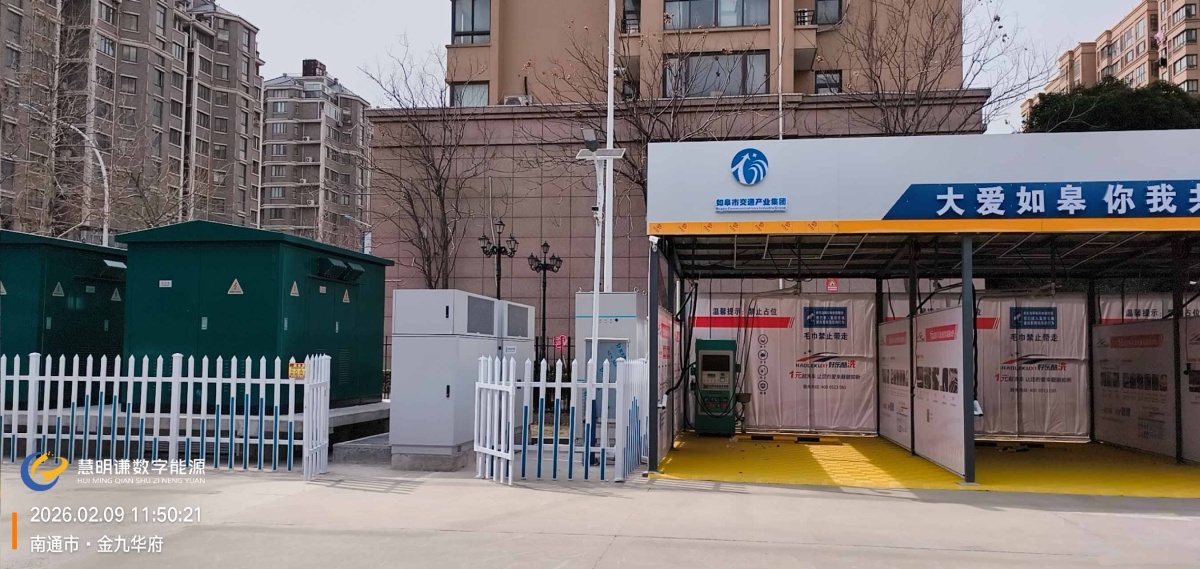

• 配電系統：兩臺630kVA變壓器（總?cè)萘?260kVA）為充電樁供電。

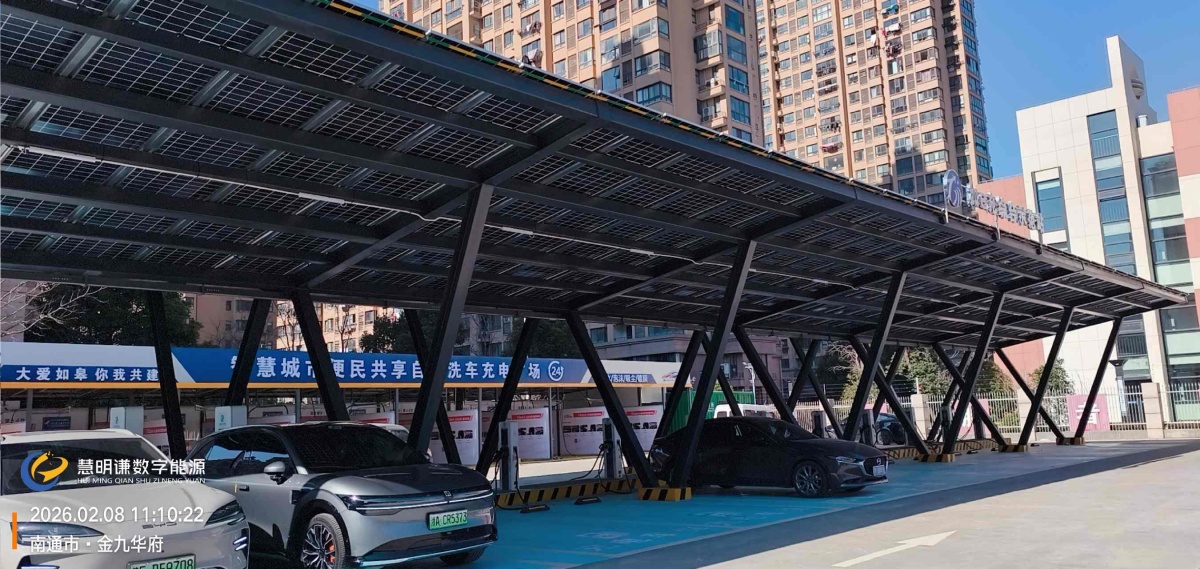

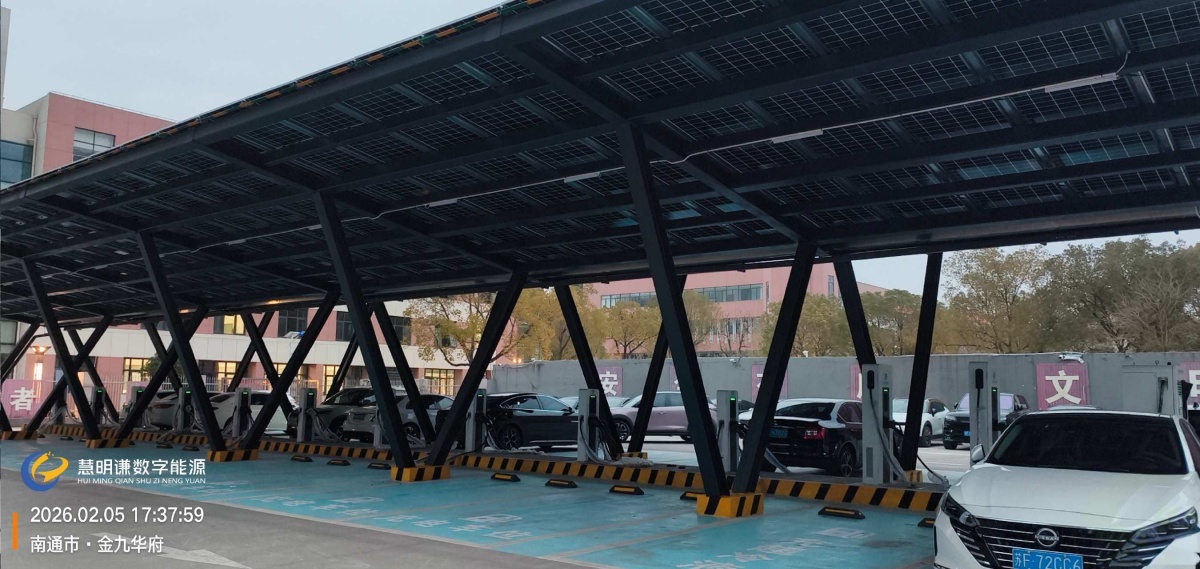

• 光伏系統：1臺110kW光伏逆變器，接入其中一臺變壓器（T1）低壓側。
• 儲能系統：1臺120kW/261kWh儲能柜，與光伏同接于T1低壓側。

系統特色：光伏所發電力可通過低壓母線聯絡為兩臺變壓器下的充電樁負載供電，且通過智能控制確保不向電網逆流。

項目需求：

1. 高密度充電保障：滿足高峰時段多車同時快充需求，避免變壓器過載，提升充電服務能力。

2. 綠電高效消納：充分利用光伏發電，優先供給充電負載，實現清潔能源就地利用。

3. 電網安全友好：嚴格控制光伏與儲能系統功率，防止電能倒送至上級電網，保障配網安全。

4. 運營降本增效：通過儲能削峰填谷降低基本電費，減少充電成本，提升示范站經濟效益。

5. 智能運維管理：實現全站設備的集中監控、數據分析與遠程調度，降低人工干預。

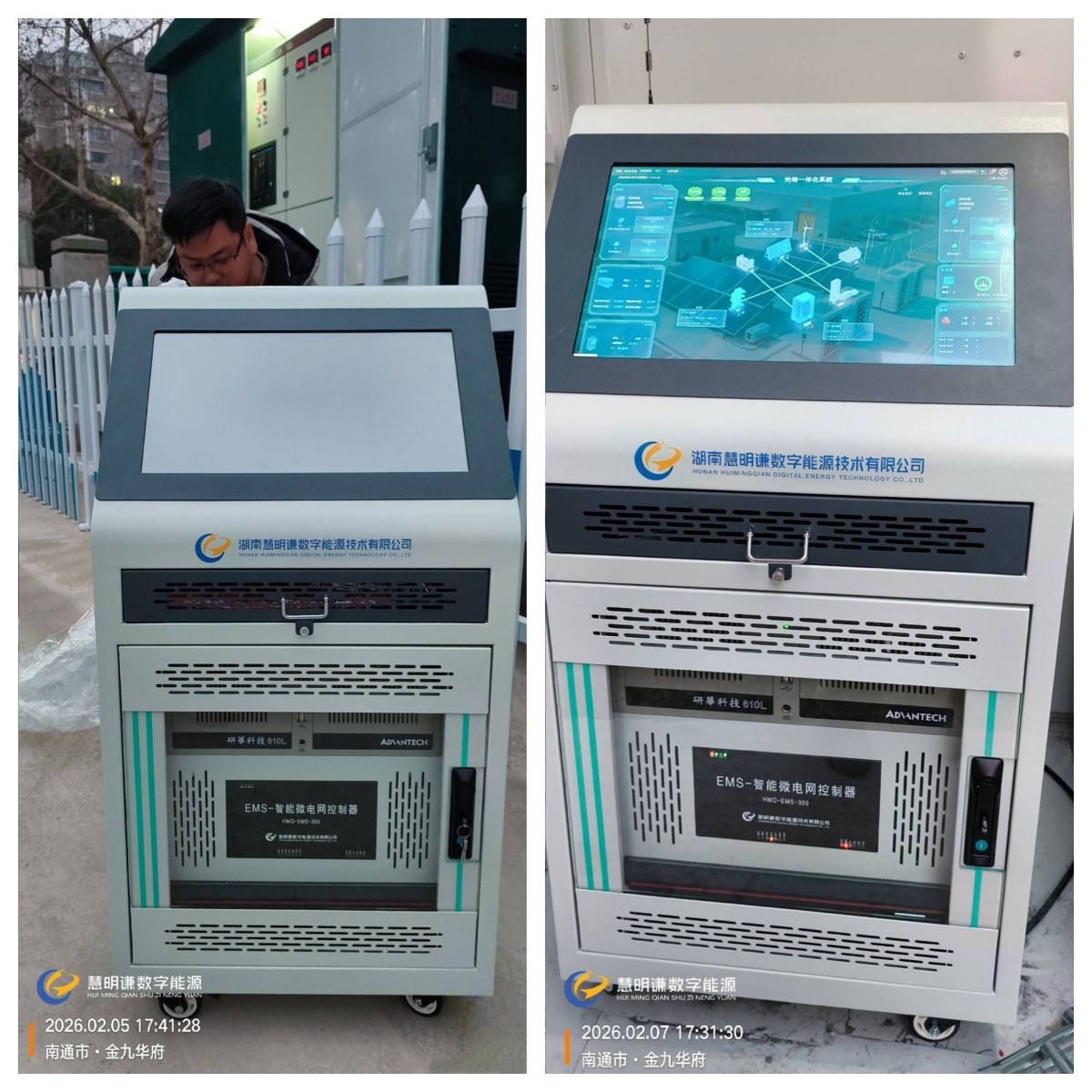

技術方案：本方案采用慧明謙數字能源自主研發的 HMQ-EMS-300型能量管理系統 作為智慧中樞，通過源-網-荷-儲協同控制，實現安全、高效、智能的運行。

1. 系統架構

配電聯絡：兩臺變壓器（T1、T2）低壓側通過母聯開關連接，形成可分段運行的低壓微網。光伏與儲能均接入T1側，但通過聯絡母線可為T(mén)2側負載供電。

設備接入：HMQ-EMS-300通過通信接口采集光伏逆變器、儲能PCS、所有充電樁及變壓器進線功率數據，并下發控制指令。

2. 核心控制策略

防逆流控制：實時監測兩臺變壓器總進線功率，當光伏發電量超過站內總負載（充電樁+輔助負荷）時，EMS自動限制光伏出力或啟動儲能充電，確保功率不倒送電網。

光伏優先消納：光伏發電優先供給充電負載，多余電能優先存入儲能電池；儲能充滿后若仍有富余光伏，則限功率運行。

儲能動態增容：當充電負載接近變壓器容量上限時，EMS調度儲能放電，補充功率缺口，避免變壓器過載。儲能同時參與峰谷套利，在電價低谷充電、高峰放電。

充電樁柔性調節：EMS與充電樁群控系統聯動，在功率緊張時，通過柔性策略（如限制部分樁功率、排隊調度）保障核心超充樁優先供電。

3. 智能運維平臺

配套數字能源云平臺提供全景可視化監控（充電狀態、光伏發電、儲能SOC、變壓器負載率等）。

支持遠程策略配置、故障預警、能效分析及移動端運維，提升管理效率。

項目預期效果：

對用戶：600A超充樁大幅縮短充電時間，提升充電體驗；高密度樁位布局減少排隊等待。

對電網：精確防逆流控制保障配網安全，儲能削峰填谷降低變壓器峰值負載，實現友好互動。

對投資方：光伏100%就地消納，儲能峰谷套利與需量管理雙重降本，顯著提升投資回報。

對行業：打造“高功率超充+光儲協同”示范樣板，為城市公共充電站建設提供可復制的智慧解決方案。

本方案以先進的控制技術與成熟的設備集成，將為南通市構建一個清潔、高效、可靠的現代化充電基礎設施標桿。
